Pojedyncze punkty kotwiczące na dach
Pojedyncze punkty kotwiczące, nazywane także systemem punktowym, służą do ograniczenia dojścia do krawędzi albo do powstrzymania upadku. Dobieramy je do konstrukcji i warstw dachu. System nie jest przeznaczony do dostępu linowego ani do ewakuacji.
Punkty kotwiczące dopasowane do konstrukcji i pokrycia
Projektujemy, produkujemy i montujemy pojedyncze punkty kotwiczące. Odpowiadamy również za wykonane przez nas przejścia przez dach, uszczelnienie i dokumentację powykonawczą.
Kiedy pojedyncze punkty są dobrym rozwiązaniem?
Najczęściej wybierają je generalni wykonawcy i firmy dekarskie, gdy projekt przewiduje system punktowy, miejsca pracy są rozproszone albo dach znajduje się nisko nad terenem.
Punkty można rozmieścić przy urządzeniach, świetlikach, krawędziach lub wzdłuż planowanej trasy obsługi.
Realizujemy układ wskazany w dokumentacji po sprawdzeniu podłoża, warstw dachu i sposobu użytkowania.
System ogranicza dojście do zagrożenia albo powstrzymuje upadek — zależnie od warunków obiektu.
To nie jest system dostępu linowego ani system ewakuacyjny
Pojedyncze punkty służą do zabezpieczenia pracy na wysokości w zaprojektowanym obszarze. Jeżeli zadanie wymaga zjazdu na linie, pracy w podwieszeniu lub ewakuacji, potrzebne jest inne rozwiązanie.
Różnica odczuwalna przez użytkownika
Przepinanie pomiędzy punktami
Pracownik najpierw wpina się do następnego punktu, następnie wraca do poprzedniego i dopiero go odpina. W ten sposób zachowuje ciągłość asekuracji.
Przemieszczanie wzdłuż liny
Użytkownik porusza się wzdłuż systemu linowego. Na attykach preferujemy rozwiązania linowe i to właśnie je klienci wybierają najczęściej.
Typowy rozstaw punktów wynosi około 6–9 m. Dokładne rozmieszczenie określa projekt, geometria dachu i przyjęty sposób użytkowania.
Rodziny punktów kotwiczących
Nie dobieramy punktu wyłącznie po zdjęciu powierzchni dachu. Liczy się konstrukcja nośna, sposób mocowania oraz wszystkie warstwy, przez które przechodzi element.

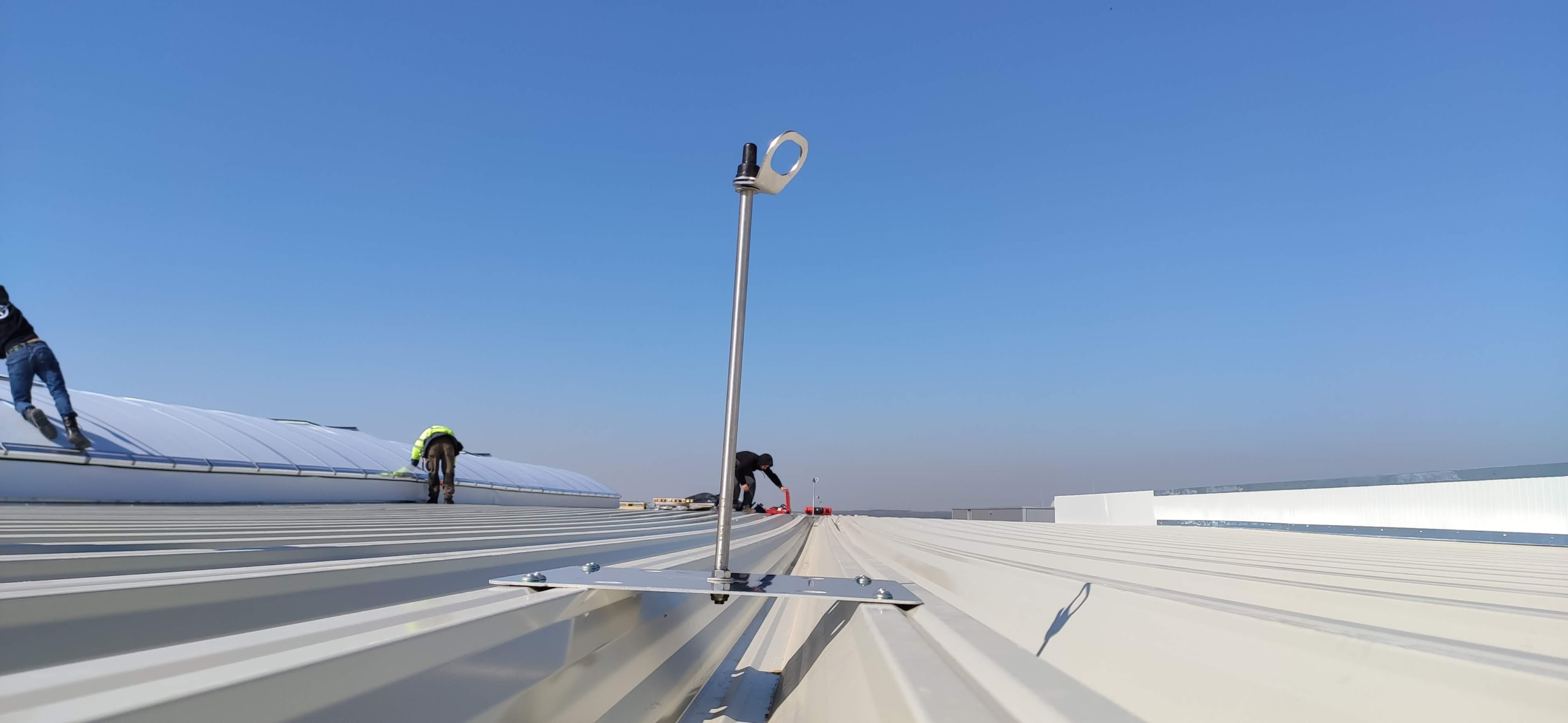

Blacha i elementy prefabrykowane
Blacha trapezowa, płyta warstwowa, płyta korytkowa, płyta panwiowa, strop sprężony oraz rąbek stojący.

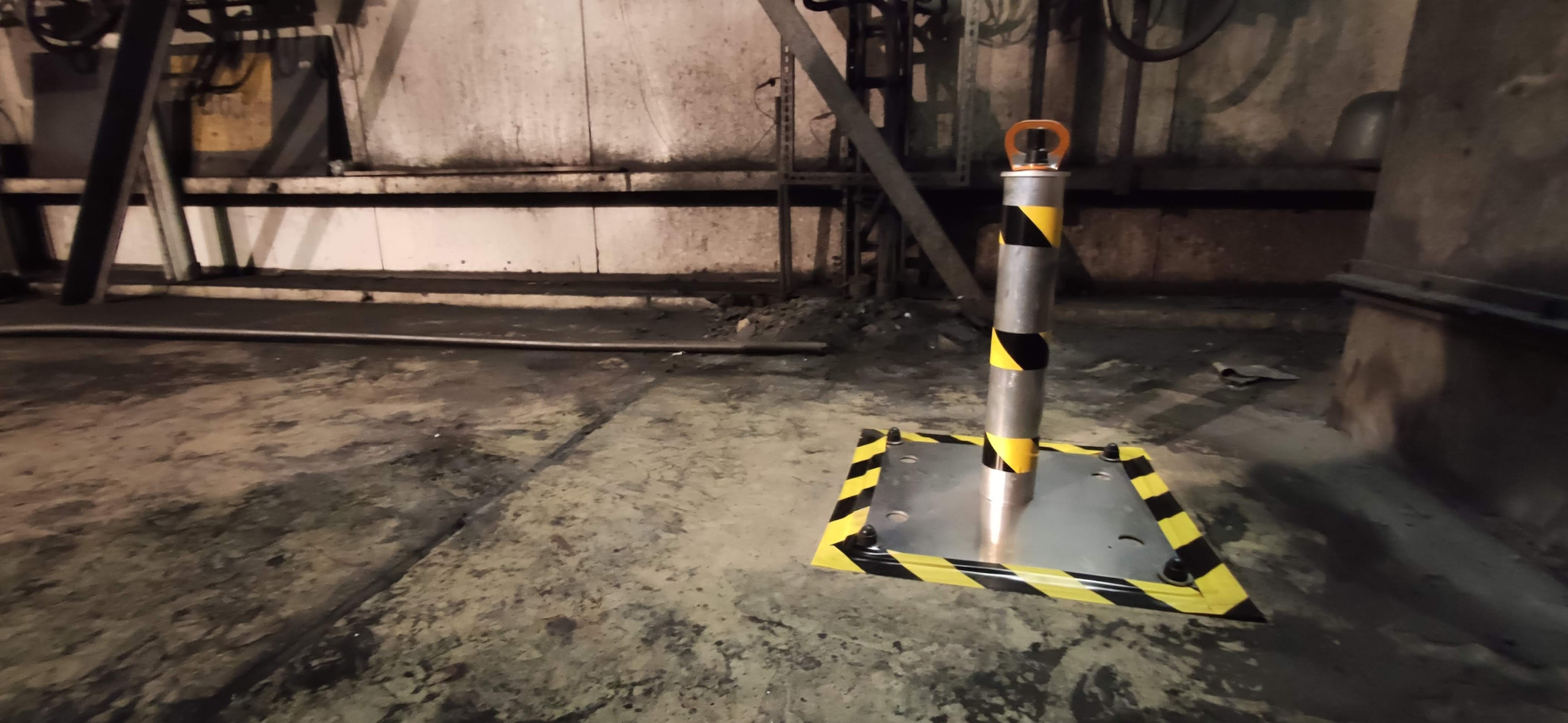

Beton
Rozwiązania mocowane do konstrukcji betonowej — bezpośrednio albo przez warstwy ocieplenia, zgodnie z projektem.

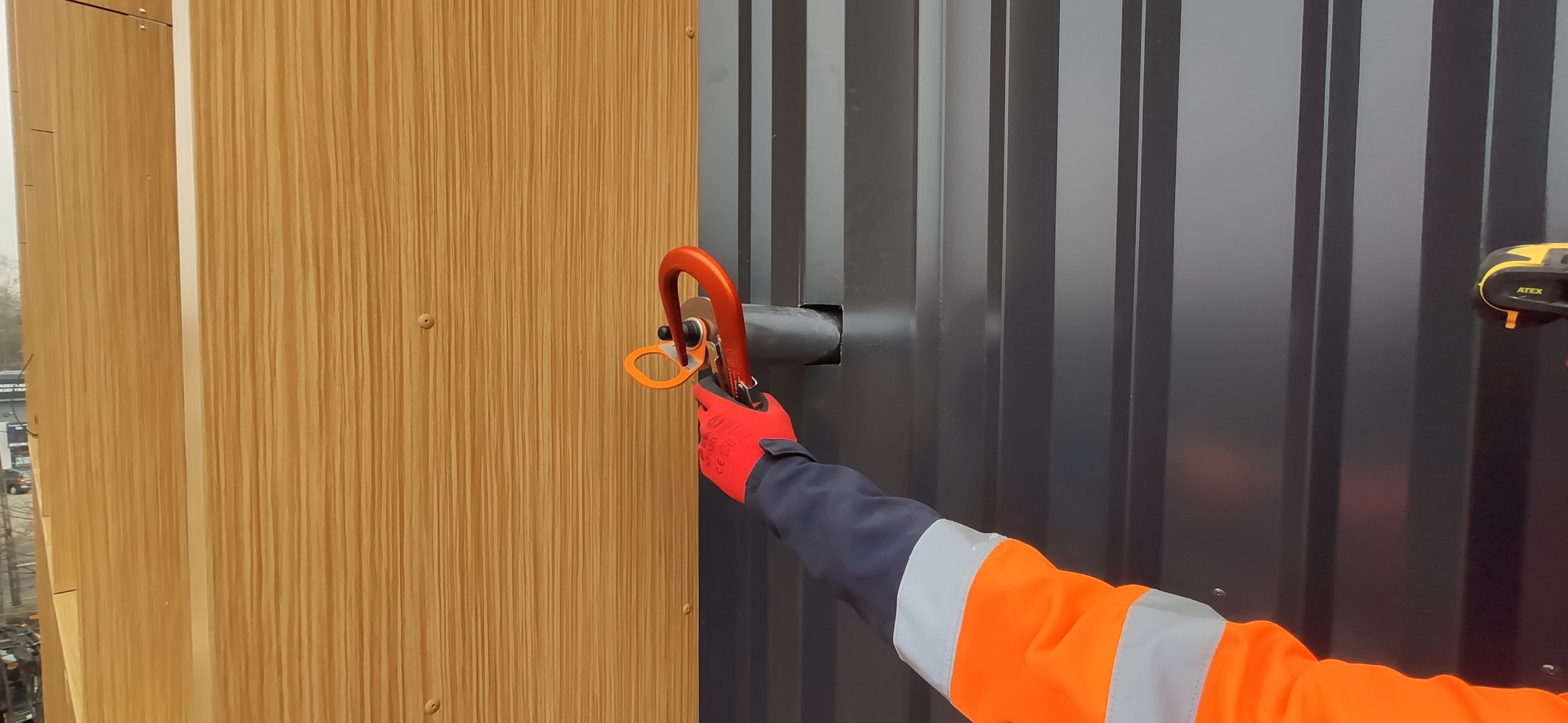

Stal i drewno
Do przygotowanej przez klienta konstrukcji stalowej mocujemy punkt bezpośrednio. Dla drewna dobór wykonujemy indywidualnie do desek lub krokwi.
Masz rzut lub przekrój dachu?
Prześlij materiały. Sprawdzimy konstrukcję, warstwy dachu i dobierzemy punkty wraz z właściwym mocowaniem oraz uszczelnieniem.

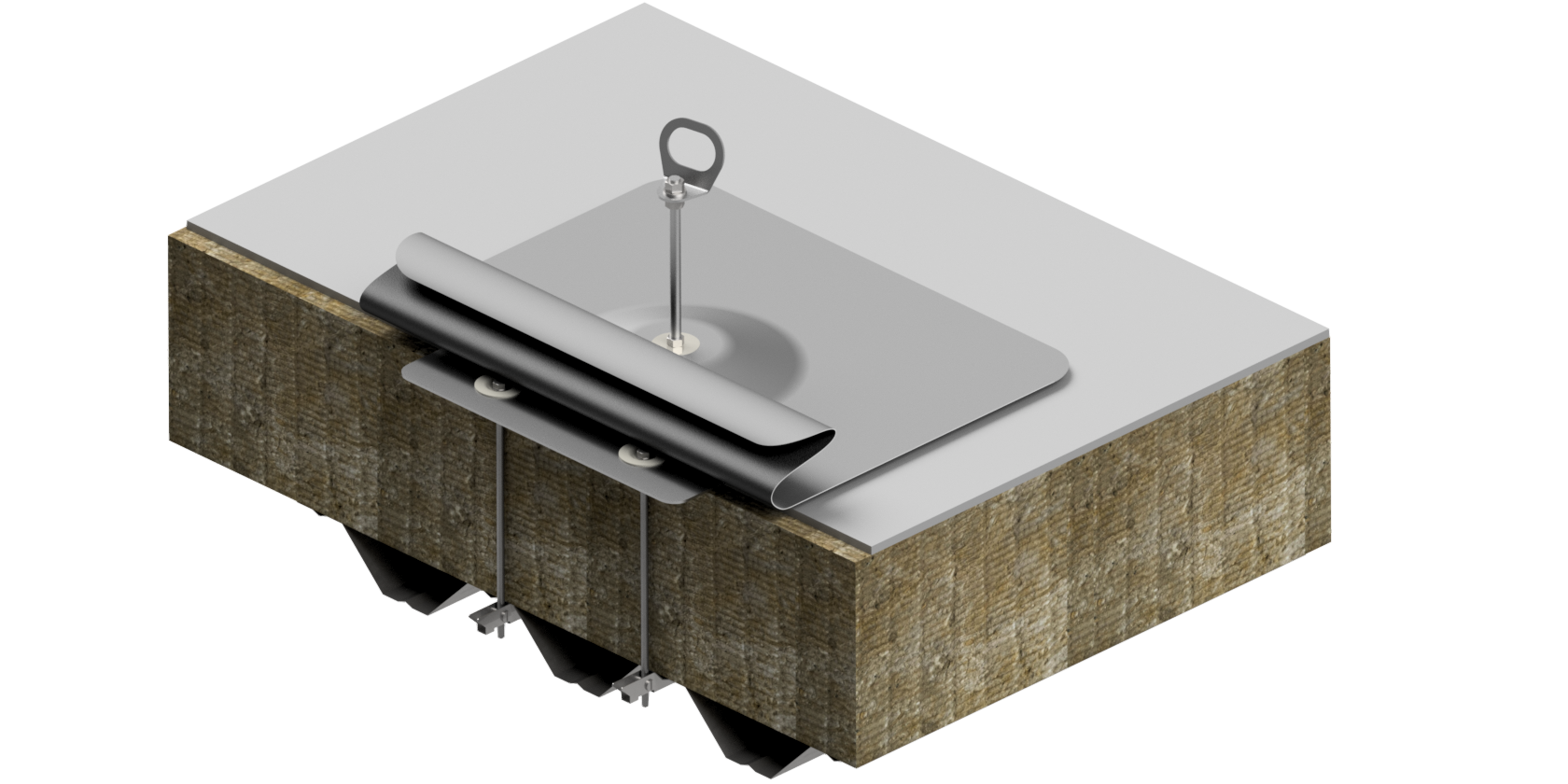

Montaż przez ocieplenie i uszczelnienie
Punkt przechodzący przez warstwy dachu trzeba nie tylko prawidłowo zamocować, lecz także szczelnie połączyć z pokryciem.
- Do membrany stosujemy materiał tego samego producenta i w tym samym kolorze.
- Dla płyty warstwowej stosujemy mocowanie bezpośrednie z podkładkami uszczelniającymi.
- Zakres uszczelnienia uzgadniamy przed montażem z wykonawcą dachu.

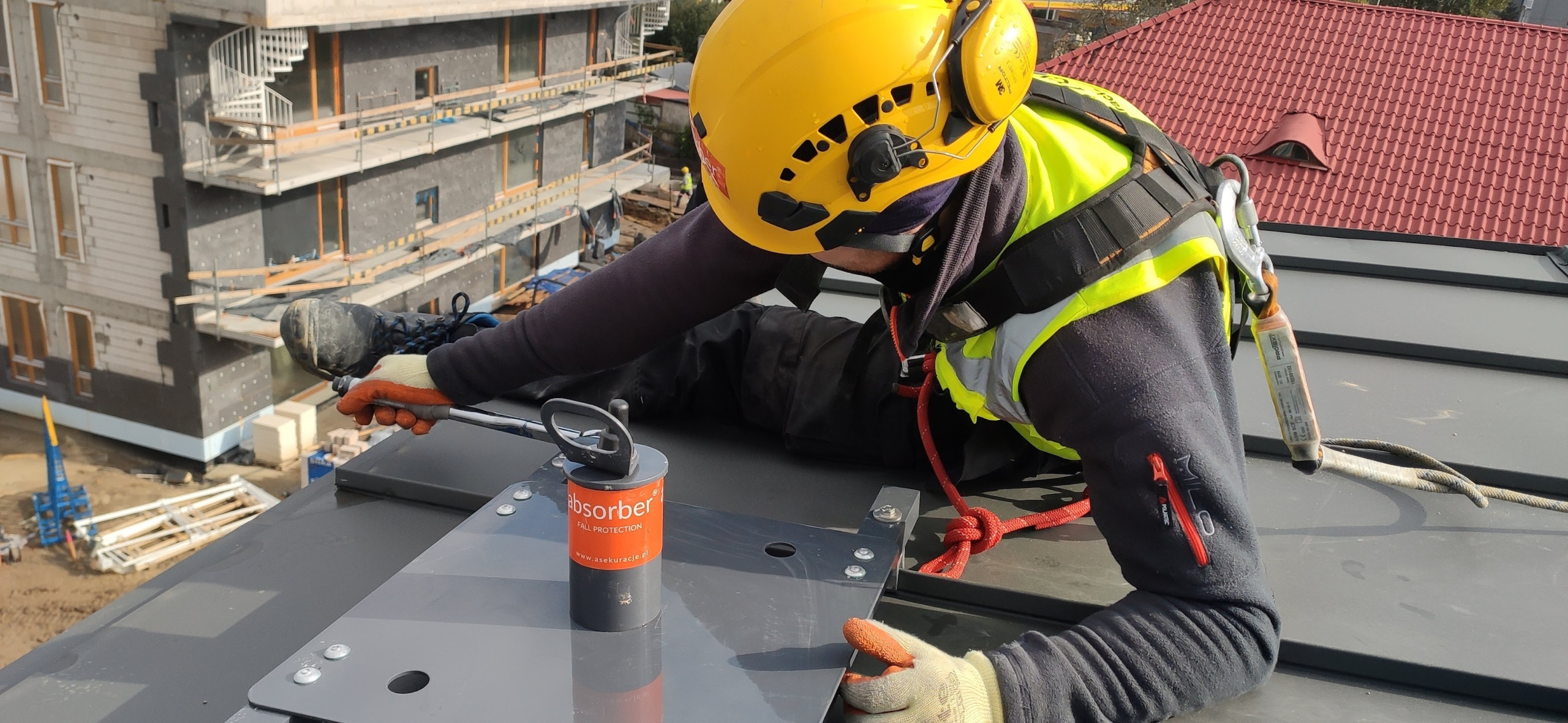

Wykonujemy montaż i odpowiadamy za naszą pracę. Generalny wykonawca nie zostaje pomiędzy dostawcą punktów a firmą wykonującą przejścia przez dach.
Jakich materiałów potrzebujemy do wyceny?
Rzut i przekrój dachu
Potrzebujemy widocznych warstw, klinów spadkowych, konstrukcji nośnej oraz miejsca wyjścia na dach — np. drabiny, wyłazu lub innego dojścia.
Zdjęcia lub pełne wideo
Najlepsze jest około pięciominutowe, ciągłe nagranie pokazujące cały dach, dojście i wszystkie strefy pracy.
Wizja lokalna z odkrywką
Jeżeli materiały nie potwierdzają warstw i podłoża, wykonujemy miejscową odkrywkę, a po sprawdzeniu uszczelniamy to miejsce.
Producent, typ i kolor
Te dane pozwalają zastosować do uszczelnienia materiał zgodny z istniejącym pokryciem.
Jak wygląda realizacja?
Rzut, przekrój, warstwy, podłoże, dojście i strefy pracy.
Rodzina punktów, mocowanie, uszczelnienie i dokumentacja.
Trzech projektantów pracuje nad bieżącymi realizacjami.
Koordynacja z generalnym wykonawcą, kierownikiem i dekarzem.
Mocowanie, przejścia przez dach i uszczelnienie naszego zakresu.
Pełna dokumentacja powykonawcza produktu, instalacji i gwarancji.
Dokumentacja, szkolenie, przeglądy i gwarancja
Dokumentacja powykonawcza
Obejmuje zastosowane produkty, instalację i warunki gwarancji. Wstępny zakres dokumentacji udostępniamy do weryfikacji już po podpisaniu umowy.
Szkolenie użytkowników
Szkolenie jest dodatkowo płatne i odbywa się po montażu. Mocno je rekomendujemy, ponieważ prawidłowe przepinanie jest podstawą używania systemu punktowego.
Gwarancja i przeglądy
Gwarancja wynosi 5 lat przy corocznych przeglądach. Potem może być przedłużana bezterminowo na podstawie kolejnych corocznych przeglądów.
FAQ o pojedynczych punktach kotwiczących
Czy pojedyncze punkty i system punktowy oznaczają to samo?
Tak. Klienci używają również określeń: punkty asekuracyjne, punkt asekuracyjny, słupki asekuracyjne i punkty kotwiczące na dachu. W każdym przypadku trzeba jednak sprawdzić konkretny produkt, podłoże i funkcję systemu.
Ile punktów potrzeba na dach?
Nie da się tego wiarygodnie określić bez rzutu, geometrii krawędzi, stref pracy i długości stosowanych środków ochrony indywidualnej. Typowy rozstaw to około 6–9 m, ale ostateczną liczbę określa projekt.
Ile osób może korzystać z punktu?
Zależnie od dobranego produktu i projektu możliwe są rozwiązania przeznaczone do jednoczesnego zabezpieczenia do trzech użytkowników. Liczby tej nie należy przyjmować automatycznie dla każdego punktu.
Czy można zamontować punkty na istniejącym dachu?
Tak. Najpierw analizujemy zdjęcia lub pełne nagranie wideo. Jeżeli materiały nie potwierdzają warstw i podłoża, wykonujemy wizję z miejscową odkrywką i późniejszym uszczelnieniem miejsca sprawdzenia.
Czy montaż może spowodować przeciekanie albo utratę gwarancji dachu?
Ryzyko powstaje przy źle dobranym mocowaniu i nieprawidłowym przejściu przez pokrycie. Dlatego sposób uszczelnienia uzgadniamy z wykonawcą dachu, a do membrany stosujemy zgodny materiał tego samego producenta i koloru.
Czy system można wykorzystać do zjazdu na linie lub ewakuacji?
Nie. Pojedyncze punkty opisane na tej stronie nie są przeznaczone do dostępu linowego ani do ewakuacji.
Prześlij rzut i przekrój dachu
Jeżeli obiekt już istnieje, dołącz zdjęcia albo pełne, około pięciominutowe nagranie. Sprawdzimy podłoże, warstwy dachu, sposób użytkowania i zaproponujemy właściwy układ punktów.
